[오토닉스] 광화이버센서 BFN-N

위 공식 카탈로그 이미지에 실린 내용을 텍스트로 옮긴 자료입니다 (검색·스크린리더용). 원문 표기를 따르며, 실제 사양은 카탈로그 이미지와 제조사 자료를 우선하세요.

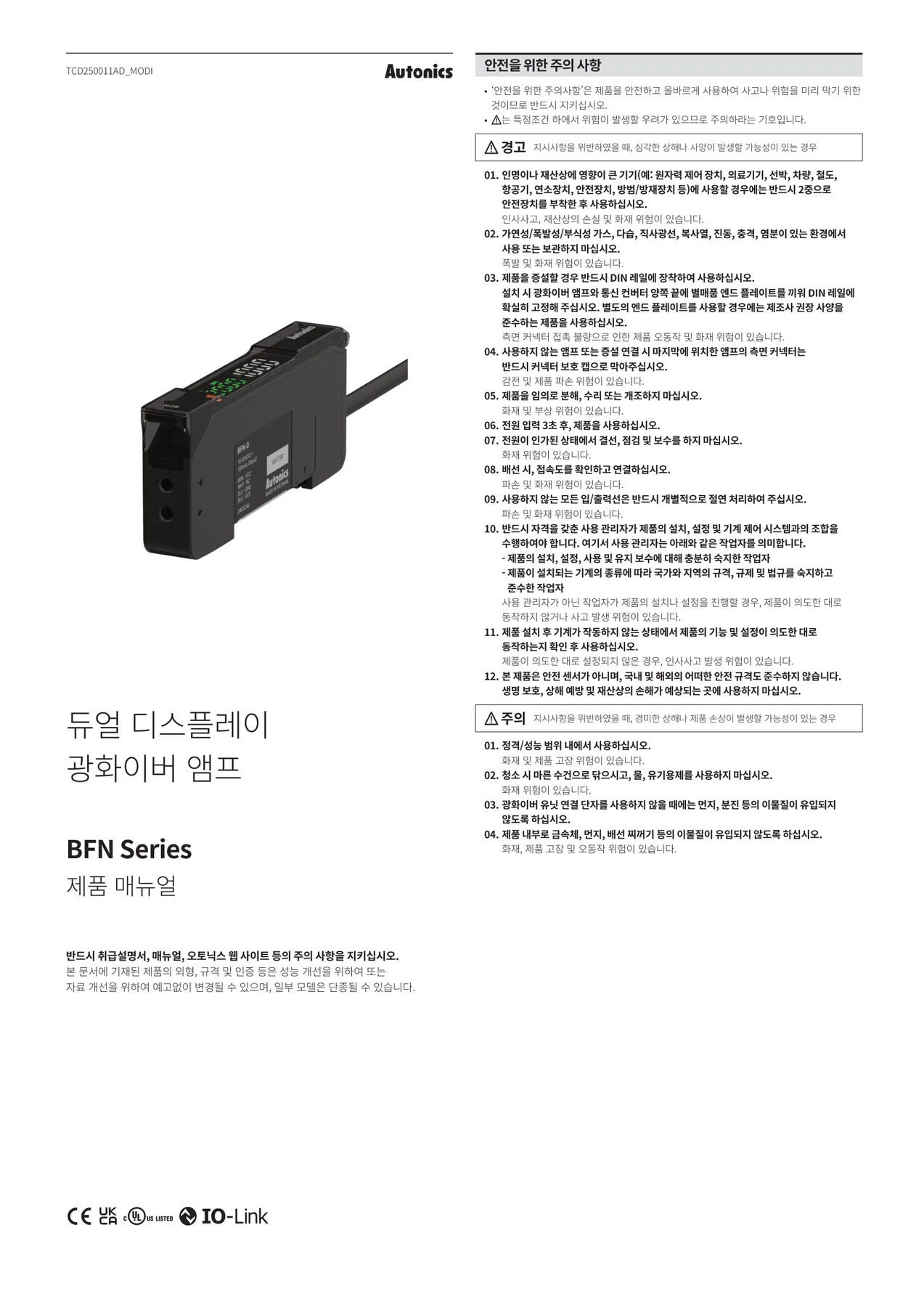

오토닉스 BFN_Display-Type_KO_TCD250011AD_MODI_20260508_MANUAL_W p.1

-|Transparent Guide|- TCD250011AD_MODI 듀얼 디스플레이 광화이버 앰프 BFN Series 제품 매뉴얼 반드시 취급설명서, 매뉴얼, 오토닉스 웹 사이트 등의 주의 사항을 지키십시오. 본 문서에 기재된 제품의 외형, 규격 및 인증 등은 성능 개선을 위하여 또는 자료 개선을 위하여 예고없이 변경될 수 있으며, 일부 모델은 단종될 수 있습니다. ᜢ ᜽ ᜨ ᜬ 안전을 위한 주의 사항 • ‘안전을 위한 주의사항’은 제품을 안전하고 올바르게 사용하여 사고나 위험을 미리 막기 위한 것이므로 반드시 지키십시오. • ᜸는 특정조건 하에서 위험이 발생할 우려가 있으므로 주의하라는 기호입니다. ᜸ 경고 지시사항을 위반하였을 때, 심각한 상해나 사망이 발생할 가능성이 있는 경우 01. 인명이나 재산상에 영향이 큰 기기(예: 원자력 제어 장치, 의료기기, 선박, 차량, 철도, 항공기, 연소장치, 안전장치, 방범/방재장치 등)에 사용할 경우에는 반드시 2중으로 안전장치를 부착한 후 사용하십시오. 인사사고, 재산상의 손실 및 화재 위험이 있습니다. 02. 가연성/폭발성/부식성 가스, 다습, 직사광선, 복사열, 진동, 충격, 염분이 있는 환경에서 사용 또는 보관하지 마십시오. 폭발 및 화재 위험이 있습니다. 03. 제품을 증설할 경우 반드시 DIN 레일에 장착하여 사용하십시오. 설치 시 광화이버 앰프와 통신 컨버터 양쪽 끝에 별매품 엔드 플레이트를 끼워 DIN 레일에 확실히 고정해 주십시오. 별도의 엔드 플레이트를 사용할 경우에는 제조사 권장 사양을 준수하는 제품을 사용하십시오. 측면 커넥터 접촉 불량으로 인한 제품 오동작 및 화재 위험이 있습니다. 04. 사용하지 않는 앰프 또는 증설 연결 시 마지막에 위치한 앰프의 측면 커넥터는 반드시 커넥터 보호 캡으로 막아주십시오. 감전 및 제품 파손 위험이 있습니다. 05. 제품을 임의로 분해, 수리 또는 개조하지 마십시오. 화재 및 부상 위험이 있습니다. 06. 전원 입력 3초 후, 제품을 사용하십시오. 07. 전원이 인가된 상태에서 결선, 점검 및 보수를 하지 마십시오. 화재 위험이 있습니다. 08. 배선 시, 접속도를 확인하고 연결하십시오. 파손 및 화재 위험이 있습니다. 09. 사용하지 않는 모든 입/출력선은 반드시 개별적으로 절연 처리하여 주십시오. 파손 및 화재 위험이 있습니다.

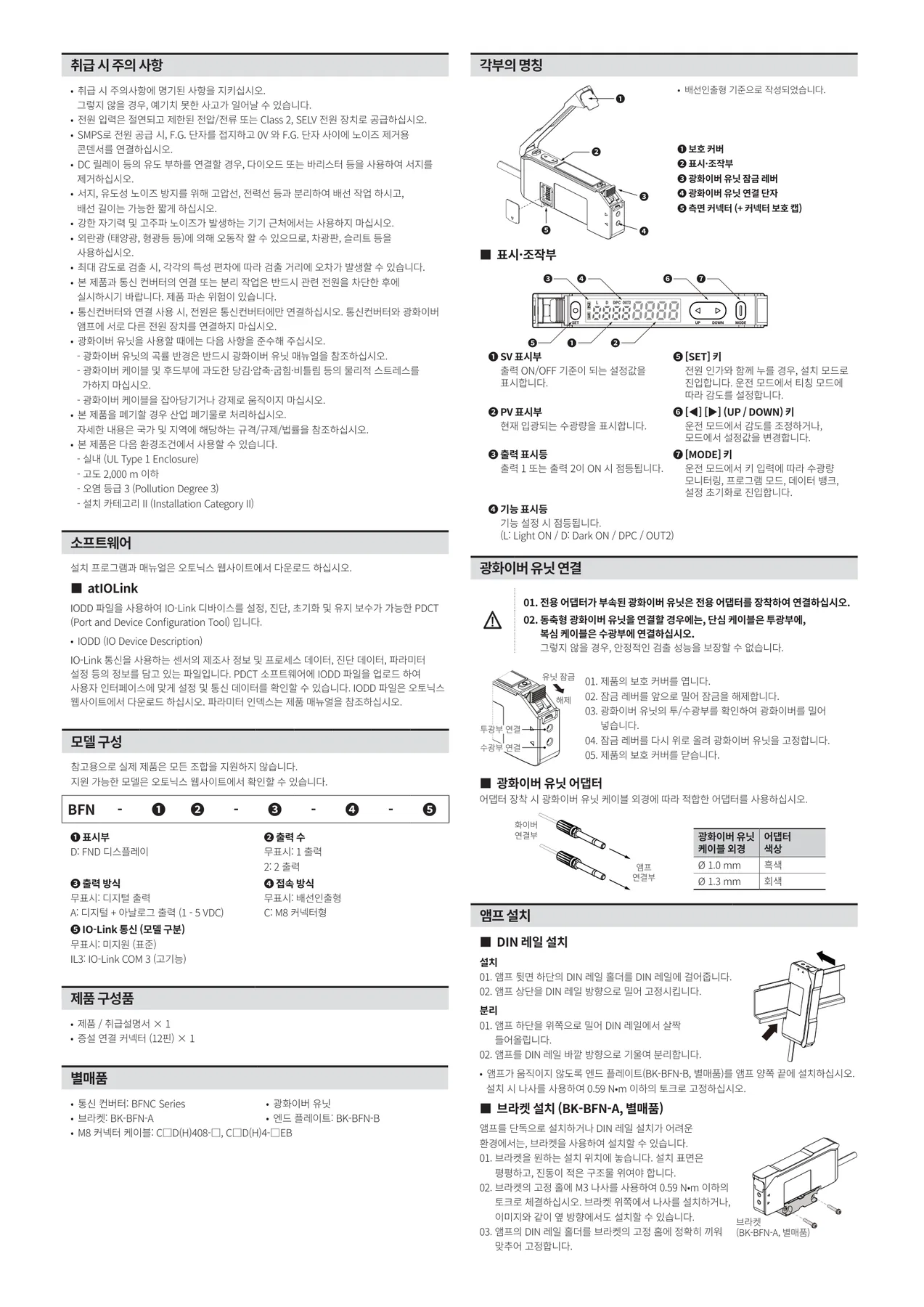

오토닉스 BFN_Display-Type_KO_TCD250011AD_MODI_20260508_MANUAL_W p.2

수록 모델: OUT2

-|Transparent Guide|- 소프트웨어 설치 프로그램과 매뉴얼은 오토닉스 웹사이트에서 다운로드 하십시오. ■atIOLink IODD 파일을 사용하여 IO-Link 디바이스를 설정, 진단, 초기화 및 유지 보수가 가능한 PDCT (Port and Device Configuration Tool) 입니다. • IODD (IO Device Description) IO-Link 통신을 사용하는 센서의 제조사 정보 및 프로세스 데이터, 진단 데이터, 파라미터 설정 등의 정보를 담고 있는 파일입니다. PDCT 소프트웨어에 IODD 파일을 업로드 하여 사용자 인터페이스에 맞게 설정 및 통신 데이터를 확인할 수 있습니다. IODD 파일은 오토닉스 웹사이트에서 다운로드 하십시오. 파라미터 인덱스는 제품 매뉴얼을 참조하십시오. 취급 시 주의 사항 • 취급 시 주의사항에 명기된 사항을 지키십시오. 그렇지 않을 경우, 예기치 못한 사고가 일어날 수 있습니다. • 전원 입력은 절연되고 제한된 전압/전류 또는 Class 2, SELV 전원 장치로 공급하십시오. • SMPS로 전원 공급 시, F.G. 단자를 접지하고 0V 와 F.G. 단자 사이에 노이즈 제거용 콘덴서를 연결하십시오. • DC 릴레이 등의 유도 부하를 연결할 경우, 다이오드 또는 바리스터 등을 사용하여 서지를 제거하십시오. • 서지, 유도성 노이즈 방지를 위해 고압선, 전력선 등과 분리하여 배선 작업 하시고, 배선 길이는 가능한 짧게 하십시오. • 강한 자기력 및 고주파 노이즈가 발생하는 기기 근처에서는 사용하지 마십시오. • 외란광 (태양광, 형광등 등)에 의해 오동작 할 수 있으므로, 차광판, 슬리트 등을 사용하십시오. • 최대 감도로 검출 시, 각각의 특성 편차에 따라 검출 거리에 오차가 발생할 수 있습니다. • 본 제품과 통신 컨버터의 연결 또는 분리 작업은 반드시 관련 전원을 차단한 후에 실시하시기 바랍니다. 제품 파손 위험이 있습니다. • 통신컨버터와 연결 사용 시, 전원은 통신컨버터에만 연결하십시오. 통신컨버터와 광화이버 앰프에 서로 다른 전원 장치를 연결하지 마십시오. • 광화이버 유닛을 사용할 때에는 다음 사항을 준수해 주십시오. - 광화이버 유닛의 곡률 반경은 반드시 광화이버 유닛 매뉴얼을 참조하십시오. - 광화이버 케이블 및 후드부에 과도한 당김·압축·굽힘·비틀림 등의 물리적 스트레스를 가하지 마십시오.

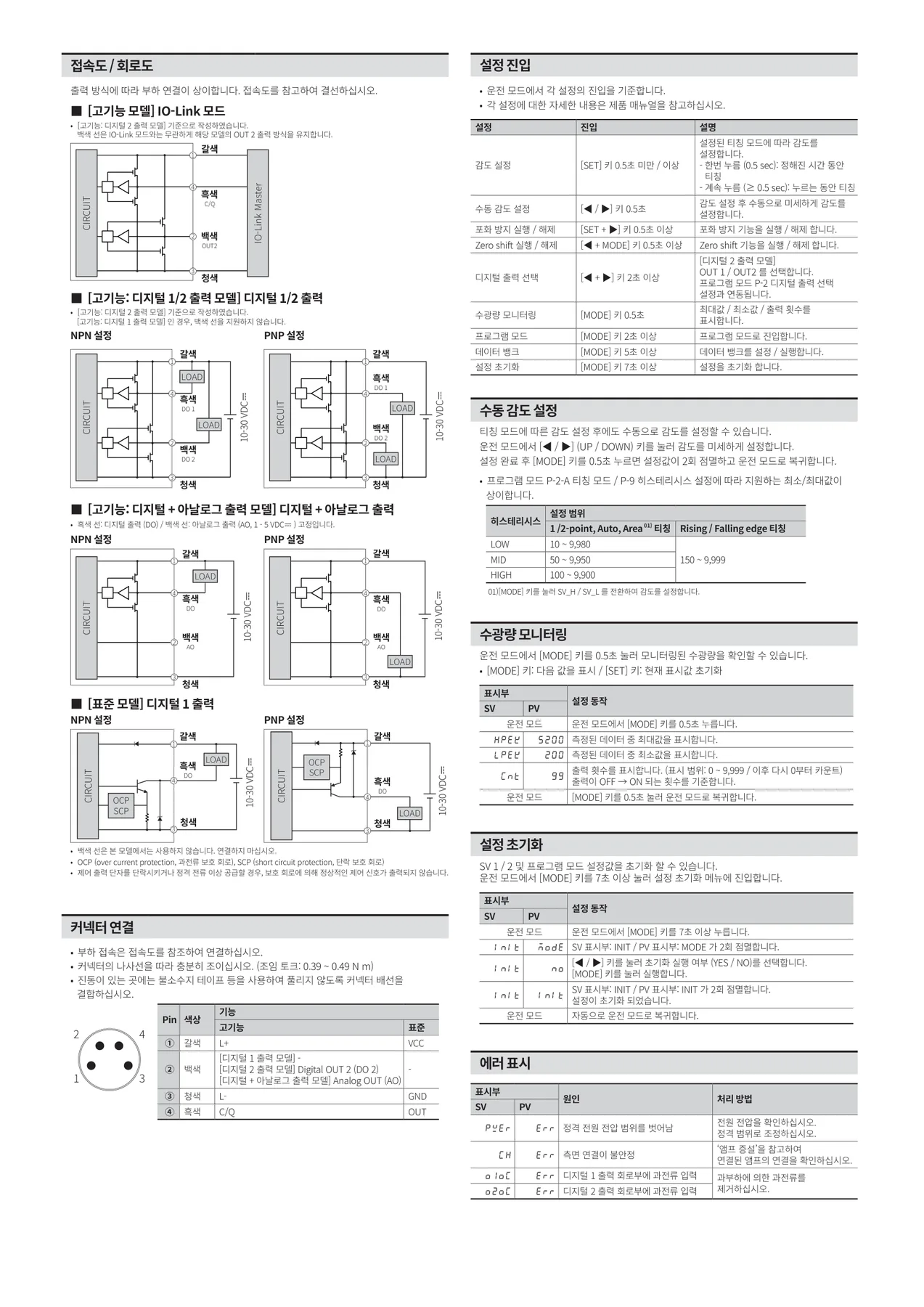

오토닉스 BFN_Display-Type_KO_TCD250011AD_MODI_20260508_MANUAL_W p.4

수록 모델: O1OC, O2OC, P-2-A, OUT2

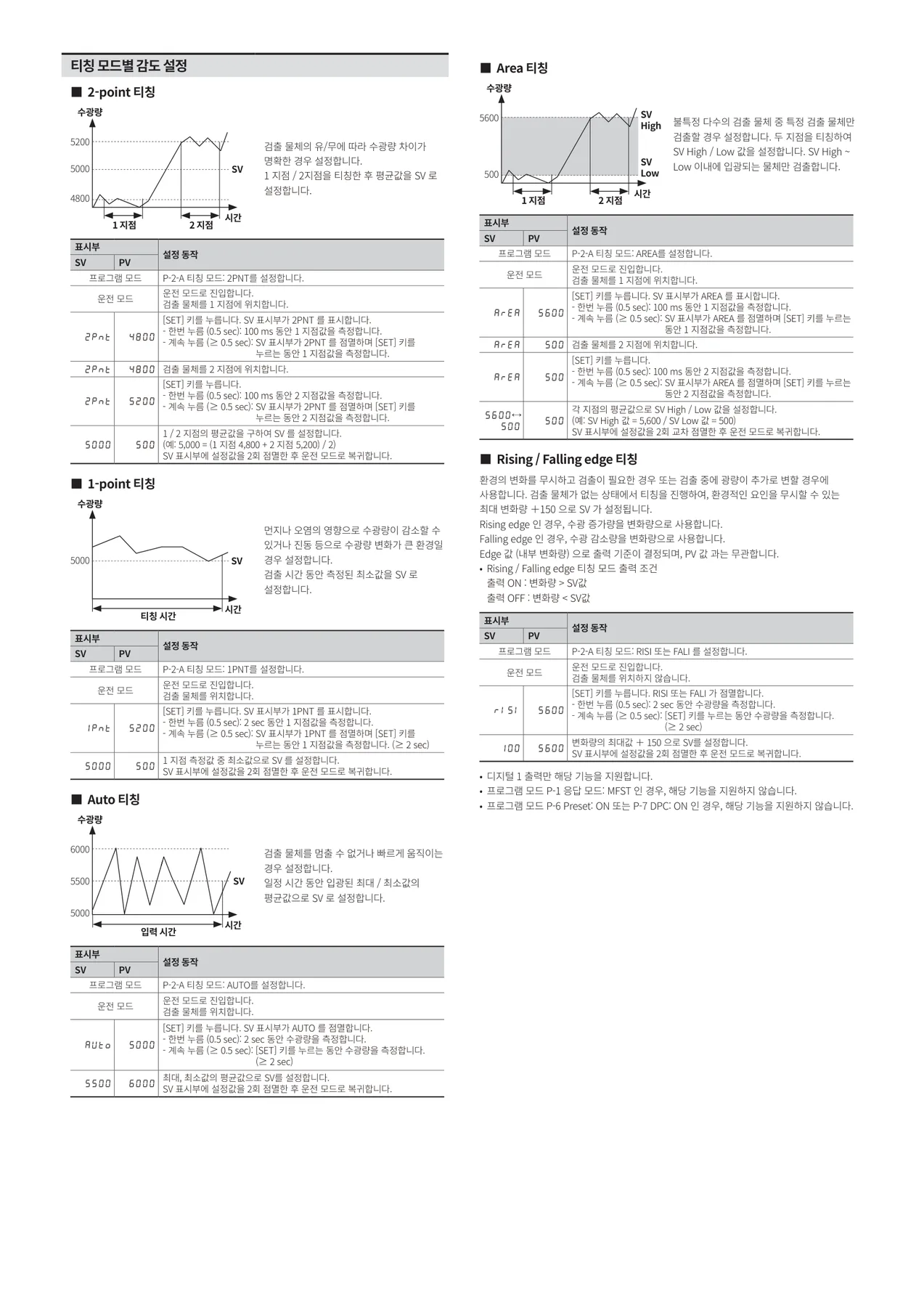

-|Transparent Guide|- 커넥터 연결 • 부하 접속은 접속도를 참조하여 연결하십시오. • 커넥터의 나사선을 따라 충분히 조이십시오. (조임 토크: 0.39 ~ 0.49 N m) • 진동이 있는 곳에는 불소수지 테이프 등을 사용하여 풀리지 않도록 커넥터 배선을 결합하십시오. Pin 색상 [디지털 1 출력 모델] - [디지털 2 출력 모델] Digital OUT 2 (DO 2) [디지털 + 아날로그 출력 모델] Analog OUT (AO) 접속도 / 회로도 출력 방식에 따라 부하 연결이 상이합니다. 접속도를 참고하여 결선하십시오. ■[고기능 모델] IO-Link 모드 • [고기능: 디지털 2 출력 모델] 기준으로 작성하였습니다. 백색 선은 IO-Link 모드와는 무관하게 해당 모델의 OUT 2 출력 방식을 유지합니다. OUT2 CIRCUIT IO-Link Master ■[고기능: 디지털 1/2 출력 모델] 디지털 1/2 출력 • [고기능: 디지털 2 출력 모델] 기준으로 작성하였습니다. [고기능: 디지털 1 출력 모델] 인 경우, 백색 선을 지원하지 않습니다. NPN 설정 PNP 설정 10-30 VDCᜡ DO 2 DO 1 LOAD CIRCUIT LOAD 10-30 VDCᜡ DO 2 DO 1 LOAD CIRCUIT LOAD ■[고기능: 디지털 + 아날로그 출력 모델] 디지털 + 아날로그 출력 • 흑색 선: 디지털 출력 (DO) / 백색 선: 아날로그 출력 (AO, 1 - 5 VDCᜡ ) 고정입니다. NPN 설정 PNP 설정 10-30 VDCᜡ LOAD CIRCUIT 10-30 VDCᜡ CIRCUIT LOAD ■[표준 모델] 디지털 1 출력 NPN 설정 PNP 설정 CIRCUIT LOAD 10-30 VDCᜡ CIRCUIT 10-30 VDCᜡ LOAD • 백색 선은 본 모델에서는 사용하지 않습니다. 연결하지 마십시오. • OCP (over current protection, 과전류 보호 회로), SCP (short circuit protection, 단락 보호 회로) • 제어 출력 단자를 단락시키거나 정격 전류 이상 공급할 경우, 보호 회로에 의해 정상적인 제어 신호가 출력되지 않습니다. 수광량 모니터링 운전 모드에서 [MODE] 키를 0.5초 눌러 모니터링된 수광량을 확인할 수 있습니다. • [MODE] 키: 다음 값을 표시 / [SET] 키: 현재 표시값 초기화 설정 동작 운전 모드
