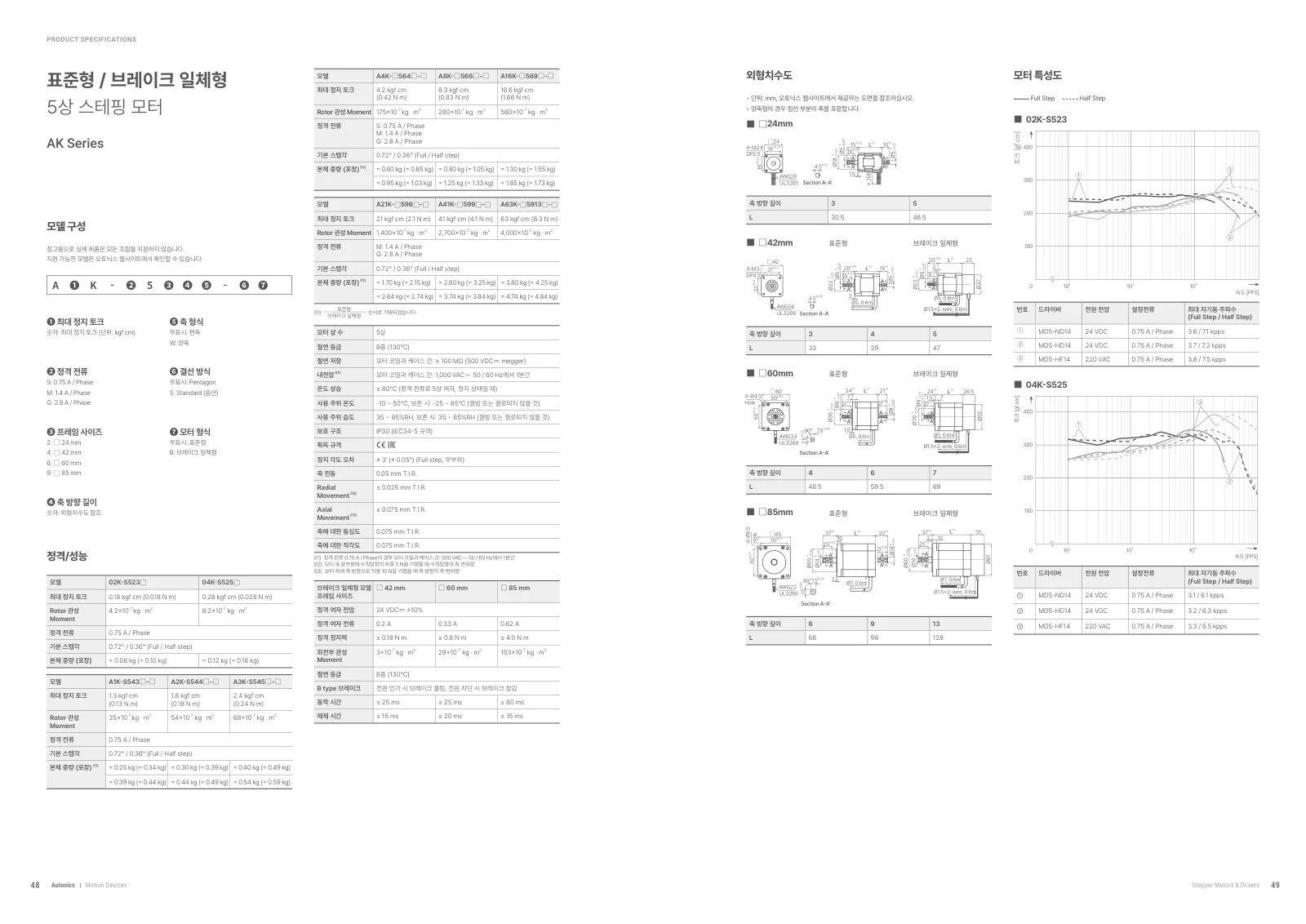

오토시스 250701_MotionDevices_KR_web p.25

수록 모델: 02K-S523, 04K-S525, A1K-S543, A2K-S544, A3K-S545, A4K, A8K, A16K, A21K, A41K, A63K, IP30, IEC34-5, MD5-ND14, MD5-HD14, MD5-HF14, AWG22, UL3266, 0.6m, 2-wire, 85mm, 4-M3, DP4.5, AWG26, 42mm, 60mm, AWG24, 24mm, 4-M2.6, DP2.5

Autonics | Motion Devices Stepper Motors & Drivers PRODUCT SPECIFICATIONS 표준형 / 브레이크 일체형 5상 스테핑 모터 AK Series 정격/성능 02K-S523□ 04K-S525□ 최대 정지 토크 0.18 kgf cm (0.018 N m) 0.28 kgf cm (0.028 N m) Rotor 관성 Moment 4.2×10 -7 kg · m 8.2×10 -7 kg · m 정격 전류 0.75 A / Phase 기본 스텝각 0.72° / 0.36° (Full / Half step) 본체 중량 (포장) ≈ 0.08 kg (≈ 0.10 kg) ≈ 0.12 kg (≈ 0.16 kg) A1K-S543□-□ A2K-S544□-□ A3K-S545□-□ 최대 정지 토크 1.3 kgf cm (0.13 N m) 1.8 kgf cm (0.18 N m) 2.4 kgf cm (0.24 N m) Rotor 관성 Moment 35×10 -7 kg · m 54×10 -7 kg · m 68×10 -7 kg · m 정격 전류 0.75 A / Phase 기본 스텝각 0.72° / 0.36° (Full / Half step) 본체 중량 (포장) ≈ 0.25 kg (≈ 0.34 kg) ≈ 0.30 kg (≈ 0.39 kg) ≈ 0.40 kg (≈ 0.49 kg) ≈ 0.39 kg (≈ 0.44 kg) ≈ 0.44 kg (≈ 0.49 kg) ≈ 0.54 kg (≈ 0.59 kg) A4K-□564□-□ A8K-□566□-□ A16K-□569□-□ 최대 정지 토크 4.2 kgf cm (0.42 N m) 8.3 kgf cm (0.83 N m) 16.6 kgf cm (1.66 N m) Rotor 관성 Moment 175×10 -7 kg · m 280×10 -7 kg · m 560×10 -7 kg · m 정격 전류 S: 0.75 A / Phase M: 1.4 A / Phase G: 2.8 A / Phase 기본 스텝각 0.72° / 0.36° (Full / Half step) 본체 중량 (포장) ≈ 0.60 kg (≈ 0.85 kg) ≈ 0.80 kg (≈ 1.05 kg) ≈ 1.30 kg (≈ 1.55 kg) ≈ 0.95 kg (≈ 1.03 kg) ≈ 1.25 kg (≈ 1.33 kg) ≈ 1.65 kg (≈ 1.73 kg) 브레이크 일체형 모델 프레임 사이즈 □ 42 mm □ 60 mm

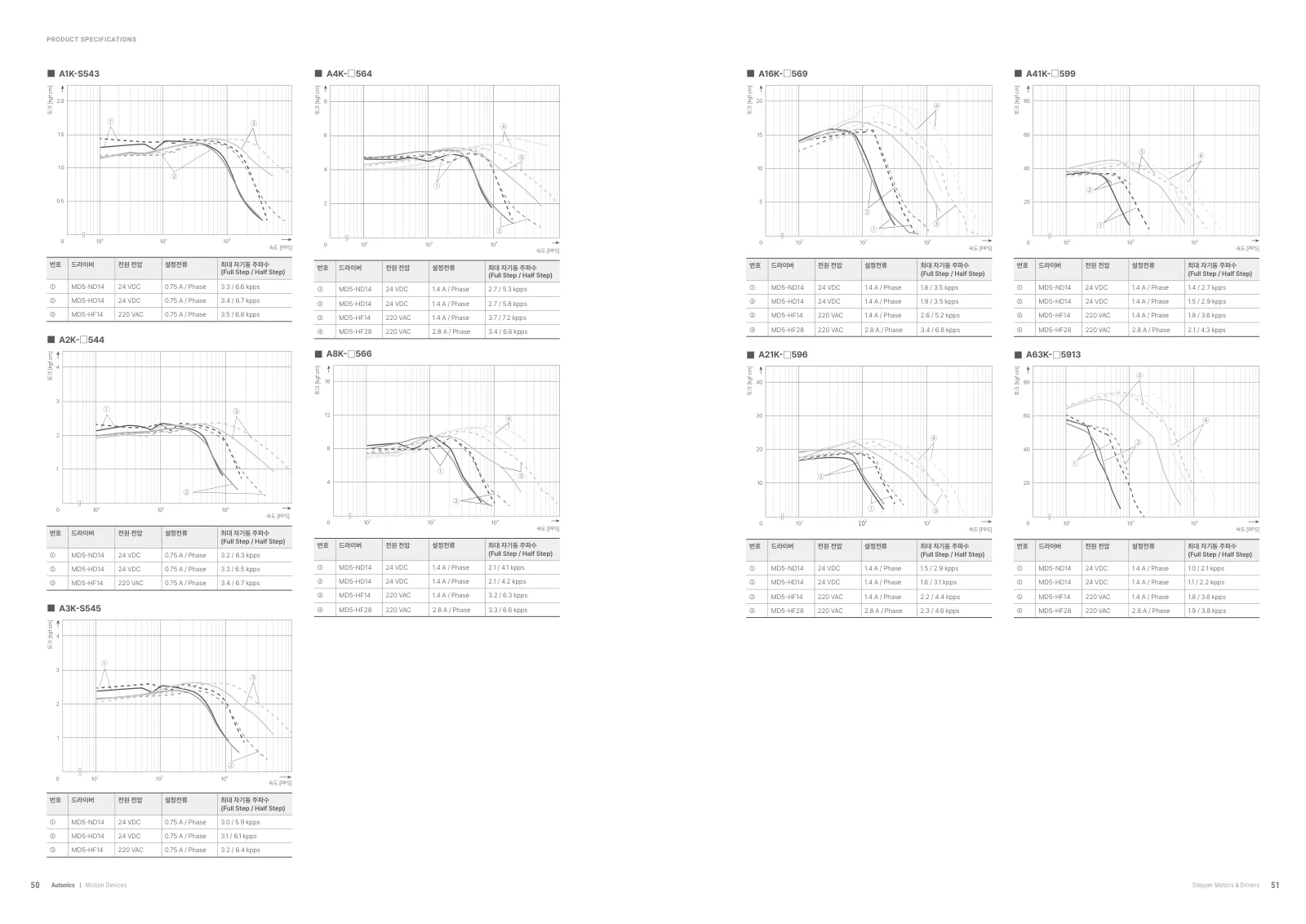

오토시스 250701_MotionDevices_KR_web p.26

수록 모델: A2K, MD5-ND14, MD5-HD14, MD5-HF14, A4K, MD5-HF28, A3K-S545, A8K, A1K-S543, A16K, A41K, A21K, A63K

Autonics | Motion Devices Stepper Motors & Drivers PRODUCT SPECIFICATIONS ■A2K-□544 토크 [kgf cm] 속도 [PPS] 드라이버 전원 전압 설정전류 최대 자기동 주파수 (Full Step / Half Step) MD5-ND14 24 VDC 0.75 A / Phase 3.2 / 6.3 kpps MD5-HD14 24 VDC 0.75 A / Phase 3.3 / 6.5 kpps MD5-HF14 220 VAC 0.75 A / Phase 3.4 / 6.7 kpps ■A4K-□564 속도 [PPS] 토크 [kgf cm] 드라이버 전원 전압 설정전류 최대 자기동 주파수 (Full Step / Half Step) MD5-ND14 24 VDC 1.4 A / Phase 2.7 / 5.3 kpps MD5-HD14 24 VDC 1.4 A / Phase 2.7 / 5.8 kpps MD5-HF14 220 VAC 1.4 A / Phase 3.7 / 7.2 kpps MD5-HF28 220 VAC 2.8 A / Phase 3.4 / 6.8 kpps ■A3K-S545 속도 [PPS] 토크 [kgf cm] 드라이버 전원 전압 설정전류 최대 자기동 주파수 (Full Step / Half Step) MD5-ND14 24 VDC 0.75 A / Phase 3.0 / 5.9 kpps MD5-HD14 24 VDC 0.75 A / Phase 3.1 / 6.1 kpps MD5-HF14 220 VAC 0.75 A / Phase 3.2 / 6.4 kpps ■A8K-□566 속도 [PPS] 토크 [kgf cm] 드라이버 전원 전압 설정전류 최대 자기동 주파수 (Full Step / Half Step) MD5-ND14 24 VDC 1.4 A / Phase 2.1 / 4.1 kpps MD5-HD14 24 VDC 1.4 A / Phase 2.1 / 4.2 kpps MD5-HF14 220 VAC 1.4 A / Phase 3.2 / 6.3 kpps MD5-HF28 220 VAC 2.8 A / Phase 3.3 / 6.6 kpps 속도 [PPS] 토크 [kgf cm] ■A1K-S543 드라이버 전원 전압 설정전류 최대 자기동 주파수 (Full Step / Half Step) MD5-ND14 24 VDC 0.75 A / Phase 3.3 / 6.6 kpps MD5-HD14 24 VDC
