[오토닉스] TIMER ATS8SD-4

위 공식 카탈로그 이미지에 실린 내용을 텍스트로 옮긴 자료입니다 (검색·스크린리더용). 원문 표기를 따르며, 실제 사양은 카탈로그 이미지와 제조사 자료를 우선하세요.

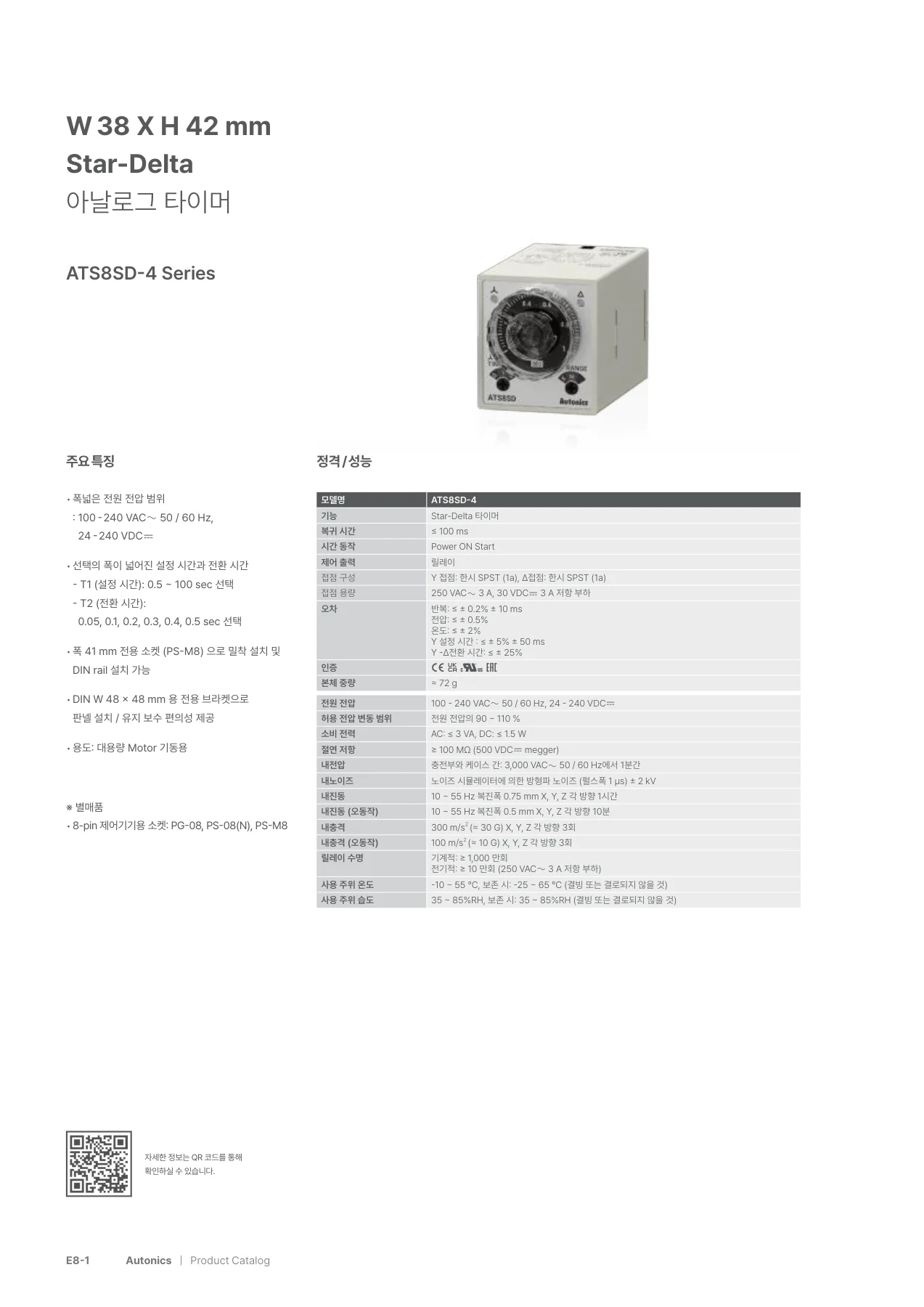

오토닉스 2025_KR_250324_570P_web (2) p.334

수록 모델: 8-pin, ATS8SD-4, E8-1, PG-08, PS-08, PS-M8

ATS8SD-4 Series ATS8SD-4 Autonics | Product Catalog W 38 X H 42 mm Star-Delta 아날로그 타이머 • 폭넓은 전원 전압 범위 : 100 - 240 VACᜠ 50 / 60 Hz, 24 - 240 VDCᜡ • 선택의 폭이 넓어진 설정 시간과 전환 시간 - T1 (설정 시간): 0.5 ~ 100 sec 선택 - T2 (전환 시간): 0.05, 0.1, 0.2, 0.3, 0.4, 0.5 sec 선택 • 폭 41 mm 전용 소켓 (PS-M8) 으로 밀착 설치 및 DIN rail 설치 가능 • DIN W 48 × 48 mm 용 전용 브라켓으로 판넬 설치 / 유지 보수 편의성 제공 • 용도: 대용량 Motor 기동용 ※ 별매품 • 8-pin 제어기기용 소켓: PG-08, PS-08(N), PS-M8 자세한 정보는 QR 코드를 통해 확인하실 수 있습니다. Star-Delta 타이머 복귀 시간 ≤ 100 ms 시간 동작 Power ON Start 제어 출력 접점 구성 Y 접점: 한시 SPST (1a), ∆접점: 한시 SPST (1a) 접점 용량 250 VACᜠ 3 A, 30 VDCᜡ 3 A 저항 부하 반복: ≤ ± 0.2% ± 10 ms 전압: ≤ ± 0.5% 온도: ≤ ± 2% Y 설정 시간 : ≤ ± 5% ± 50 ms Y -∆전환 시간: ≤ ± 25% ᜢ ᜽ ᜧ ᜫ 본체 중량 ≈ 72 g 전원 전압 100 - 240 VACᜠ 50 / 60 Hz, 24 - 240 VDCᜡ 허용 전압 변동 범위 전원 전압의 90 ~ 110 % 소비 전력 AC: ≤ 3 VA, DC: ≤ 1.5 W 절연 저항 ≥ 100 MΩ (500 VDCᜡ megger) 충전부와 케이스 간: 3,000 VACᜠ 50 / 60 Hz에서 1분간 내노이즈 노이즈 시뮬레이터에 의한 방형파 노이즈 (펄스폭 1 ㎲) ± 2 kV 10 ~ 55 Hz 복진폭 0.75 mm X, Y, Z 각 방향 1시간 내진동 (오동작) 10 ~ 55 Hz 복진폭 0.5 mm X, Y, Z 각 방향 10분 300 m/s 2 (≈ 30 G) X, Y, Z 각 방향 3회 내충격 (오동작) 100 m/s 2 (≈ 10 G) X, Y, Z 각 방향 3회 릴레이 수명 기계적: ≥ 1,000 만회 전기적: ≥ 10 만회 (250 VACᜠ 3 A 저항 부하) 사용 주위 온도
