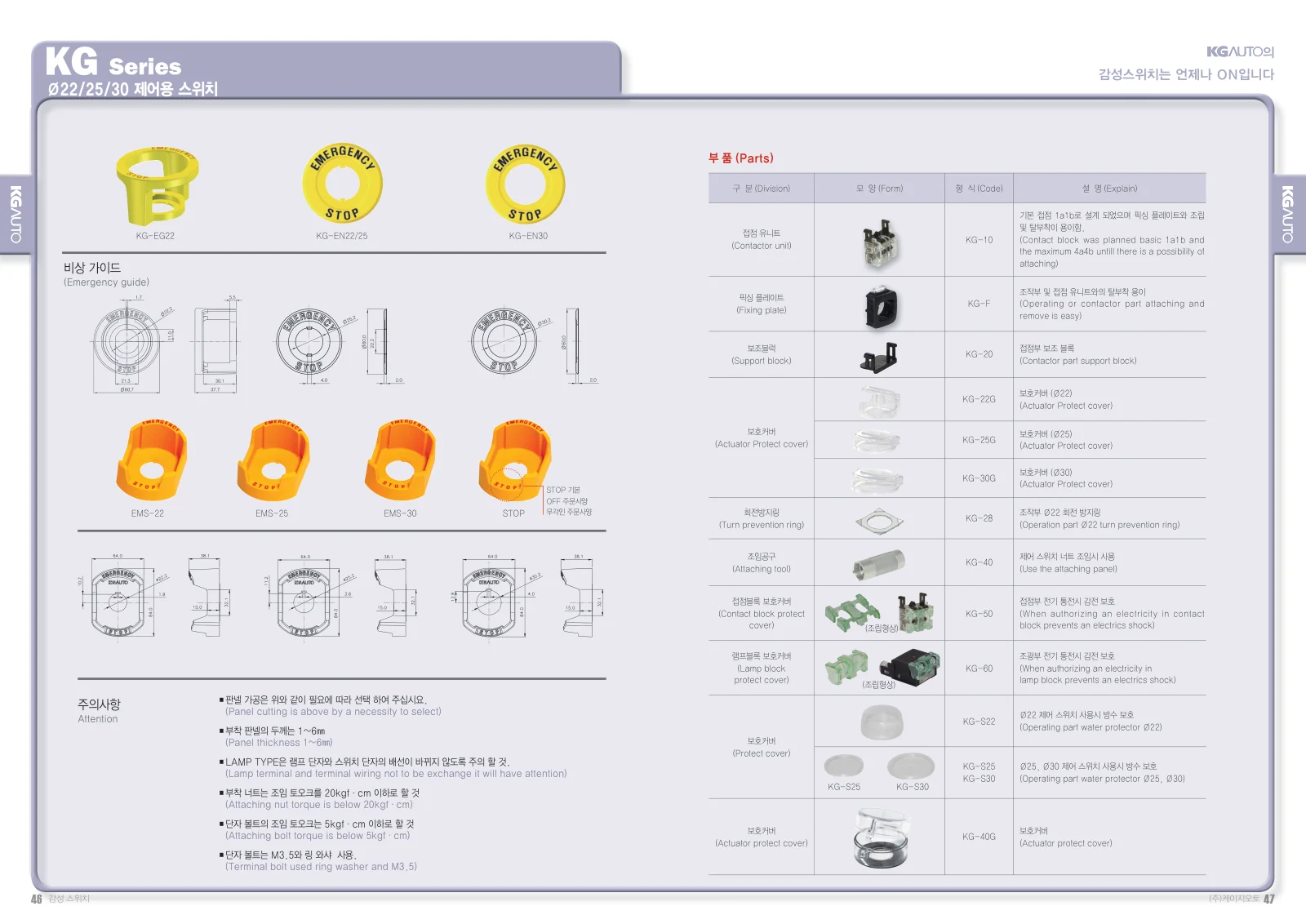

KG KG_Auto_KR p.25

수록 모델: KG-EN22/25, KG-EN30, KG-S22, KG-EG22, KG-28, KG-20, KG-30G, KG-25G, EMS-25, KG-S25, KG-40, EMS-22, KG-40G, EMS-30, KG-S30, 4a4b, KG-50, KG-60, KG-22G, 20kgf, 5kgf, M3.5, KG-10, 1a1b

KG-10 46 감성 스위치 (주)케이지오토 47 주의사항 Attention ■판넬 가공은 위와 같이 필요에 따라 선택 하여 주십시요. (Panel cutting is above by a necessity to select) ■부착 판넬의 두께는 1~6㎜ (Panel thickness 1~6㎜) ■LAMP TYPE은 램프 단자와 스위치 단자의 배선이 바뀌지 않도록 주의 할 것. (Lamp terminal and terminal wiring not to be exchange it will have attention) ■부착 너트는 조임 토오크를 20kgf·cm 이하로 할 것 (Attaching nut torque is below 20kgf·cm) ■단자 볼트의 조임 토오크는 5kgf·cm 이하로 할 것 (Attaching bolt torque is below 5kgf·cm) ■단자 볼트는 M3.5와 링 와샤 사용. (Terminal bolt used ring washer and M3.5) 부 품 (Parts) 구 분 (Division) 모 양 (Form) 형 식 (Code) 설 명 (Explain) 접점 유니트 (Contactor unit) 기본 접점 1a1b로 설계 되었으며 픽싱 플레이트와 조립 및 탈부착이 용이함. (Contact block was planned basic 1a1b and the maximum 4a4b untill there is a possibility of attaching) 픽싱 플레이트 (Fixing plate) KG-F 조작부 및 접점 유니트와의 탈부착 용이 (Operating or contactor part attaching and remove is easy) 보조블럭 (Support block) KG-20 접점부 보조 블록 (Contactor part support block) 보호커버 (Actuator Protect cover) KG-22G 보호커버 (Ø22) (Actuator Protect cover) KG-25G 보호커버 (Ø25) (Actuator Protect cover) KG-30G 보호커버 (Ø30) (Actuator Protect cover) 회전방지링 (Turn prevention ring) KG-28 조작부 Ø22 회전 방지링 (Operation part Ø22 turn prevention ring) 조임공구 (Attaching tool) KG-40
